Verschachtelte Verzweigungen (Scratch, Struktogramm)

    »Verschachtelte Verzweigung« bedeutet: Wir stecken IN einen Zweig einer Verzweigung eine weitere Verzweigung. Das erläutere ich am folgenden Beispiel (siehe auch Video unten).

    Beispiel: Verschachtelte Verzweigung im Struktogramm und im Chamäleon-Scratch-Projekt

    Das Chamäleon soll immer die Farbe der Mauer annehmen, wo es gerade sitzt. In der ersten (»äußeren«) Verzweigung prüfen wir, ob das Chamäleon oben oder unten ist (wenn y > 0 ist, dann ist das Chamäleon irgendwo oben). Aber wenn wir wissen, dass es oben ist ("Ja"-Zweig im Struktogramm), dann müssen wir INNERHALB dieses Ja-Zweigs noch prüfen, ob es links oder rechts ist. So können wir wissen, ob es links oben oder rechts oben ist.

    Wichtig für Sie zu verstehen: Wenn ein Zweig »betreten« wird, dann wird der andere Zweig nicht ausgeführt - als wäre er gar nicht da.

    Hier nochmal im Video:

    Aufgaben

    (1) Chamäleon auf der Mauer - Verschachtelte Verzweigungen in Scratch verwenden

    Hier ist noch mal das unvollständige Chamäleon-Szenario: 5160_Chamaeleon_AUFGABE

    Vervollständigen Sie es. Versuchen Sie die Aufgabe zu erledigen, ohne im Video zu spicken!

    (2) Tomate-Banane-Problem: Struktogramm mit verschachtelten Verzweigungen erstellen

    Ich habe ein tolles Scratch-Programm geschrieben:5165_Tomate_Banane_AUFGABE

    Wenn Sie es mal benutzen (immer wieder grüne Fahne drücken), kapieren Sie sofort, was das alles soll …

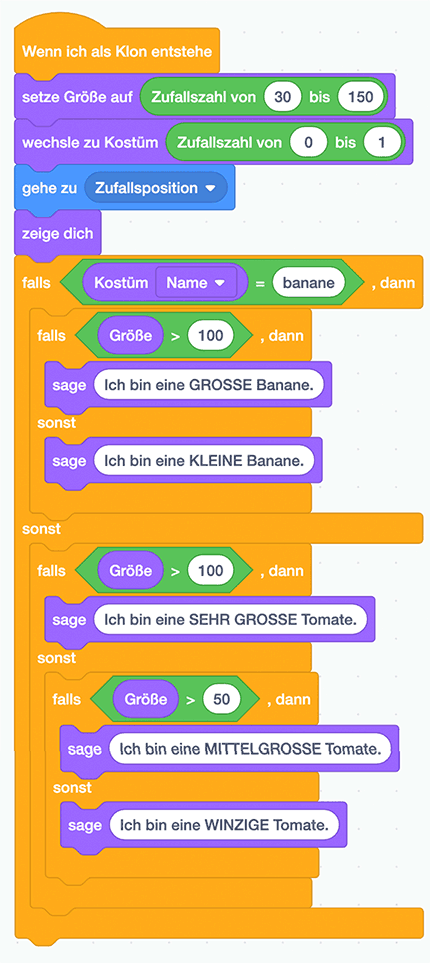

    … und Sie kapieren auch sofort, dass dieses Programm verschachtelte Verzweigungen verwendet und dass Sie ein Struktogramm dazu anfertigen sollen. Zu Ihrer Entlastung hier nochmal das Skript (Großbild):

    Scratch-Skript: Tomate-Banane-Problem

    (3) Struktogramm mit verschachtelten Alternativen analysieren

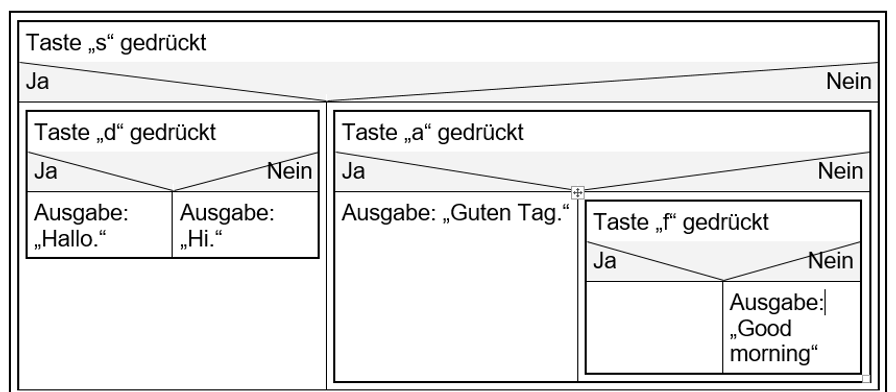

    Betrachten Sie das folgende Struktogramm:

    Struktogramm: Verschachtelte Verzweigungen analysieren

    Was passiert, wenn Sie …

    1. … nur die Taste s drücken?
    2. … nur die Taste d drücken?
    3. … nur die Taste f drücken?
    4. … die Tasten s und a gleichzeitig drücken?
    5. … die Tasten d und f gleichzeitig drücken?
    6. … die Tasten s, a, f gleichzeitig drücken?
    7. … die Tasten s und d gleichzeitig drücken?
    8. … die Tasten s, d, a, f gleichzeitig drücken?
